Naa ko Idea nga buhaton

[LadYKilleR8520]

---

Naa q Idea!!

naa q gihuna2 nga kuri2on.. Himuon gyud ni nako para sa ako.a

maghimo unta q ug module nga m.control sa imong LED lights or any lighting sulod sa imong case based sa sounds nga m.gawas sa imong speaker, so kung kusug ang imong audio, kusug pud ang siga sa imong suga sulod sa CPU

Ing.ani cya ug effect.. pero sa imong LED Lights sa sulod sa case

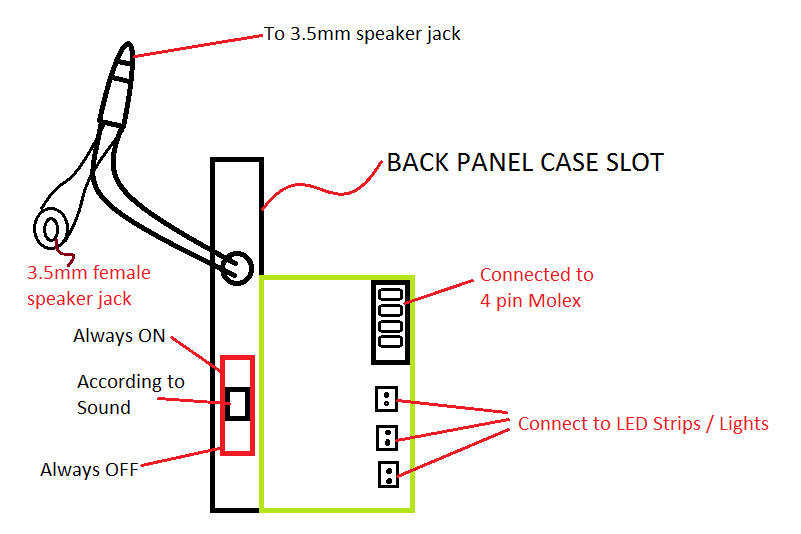

Mura cya ug ing.ani (pasensya, bati ang drawing, gidali2 nako para dli malimtan, linga man gud ko)


ang porma ani niya kay ing.ani

-> sa back PCI slots iinstall
-> wala connection sa motherboard
-> 4 pin molex ang powersource
-> naa cord sa luyo sa module nga ipaslak sa 3.5mm Audio jack..
-> ang 3.5mm audio jack kay naay splitter para mka.plug gihapon ka sa imong splitter
-> naay 3 ka modes, Lights off, Lights on, ug dependedent on music
-> mka control ug up to 3-5 LED strips
-> Occupies single PCI Slot

Pangutana.. maghimo ko ani.. naay interested magpahimo?? wala paq kibaw sa budget kay wala paq nkacanvas sa prices.. pero dli kaabot nah ug 500 tingale.. ahahaha..

will post here again kung mahuman naq.. pag may time..

UPDATE.. fust finished making the PCB layouts.. naa xay 3 ka options

1) Center Audio Signal Circuit <- for users with 5.1 surround
2) Mono Audio Signal Circuit <- for users with only 2.1 stereo (no surround sound sensitivity)
3) Stereo Audio Signal Circuit <- for users with only 2.1/5.1/7.1 directional audio (can distinguish sounds from left or right, and lights 2 individual LED strips, depending on where the sound is coming from)

ALL have switches to choose between modes <always ON> or <sound reactive>...

[LordZhen]

sample! sample! sample! hehe

murag pareho na ani bro Sunbeamtech Sound Activated Module | Fine Upgrades pero cathode lang ang e connect sa module

[werty]

gi post na ni siopao ang simple diagram ani b4.

[LadYKilleR8520]

@LordZhen naa man nahy microphone boss.. ang kaning ako.a kay direct man sa imong Audio Jack! so no need nga mkadungog gyud ang module

- - - Updated - - -
@werty kakita q sa sample diagram niya boss.. pero kuti.. dili cya pang Desktop nga build.. g.adapt lang nako cya into PCI slot nga form factor and LED ang iyang i.power para mas magamit sa mga builder..then 4pin molex pud ang iyang power supply.. para compatible gyud cya sa mga cases...

[BoholCentral]

nice ni na idea.. post sample boss..

[werty]

ngano kuti man boss.. hehe



just change battery to 12v molex and collector to + sa led strip daug na hehe...of course you need some filtering sa input depende on what freq gusto nmo mu react imo lights.

[vanz_paltog]

##$^@#$@#^@ ninduta tan.awn ^_^ .... nice2...

[LadYKilleR8520]

@werty kuti kay dili tanan nkahibaw m.sulda and dili tanan mkasabot pila ka votage mugawas sa unxa nga plug sa PSU.. aq lang g.lower aq standard sa katong walay alamag ug electronics boss.. Ofcourse saun rah kaau ni para sa ato.. kabalu man tag electronics.. I myself Computer Enginer.. naa uban d kabalu asa ang + or - sa LED strip..ahahaha

[Aftron]

sa ka kusog sa siga basin ang tanang parts sulod sa case kay mo siga pod? hehehe


bitaw bro, pakit-a unya mi sa imong prototype nga PC pohon mahuman na og gama..

[LadYKilleR8520]

@Aftron dli man cya kuyaw bro..
