Switch to Patch Panel to PC: Cable Config Questions

[Gungnir_Bio]

---

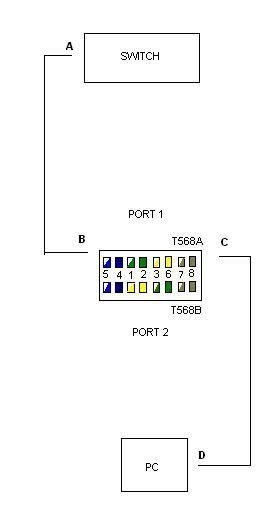

Refer from the image above. Bale, ing-ana nga setup. Now akong pangutana kung sundon jud nato ang color coding nga naa luyo sa patch panel ba, kanang sa (C) dapit mao nay padung sa PC, so mao nay luyo jud., bo-ot pasabot ba, mao sad jud na ang color sa pikas end kanang sa (D) na? And also sa A ug B?

Since first time pa jud nako mu setup LAN with Patch Panel. Ako karon gibuhat nga ang (A) ug sa (D) nga tumoy, pina straight-through nga cable config, then sa (B) ug (C), nag sunod ko sa color sa patch panel, nya dili man gud mo work.

Kinsay naka suway nag setup LAN with patch panel, pwede share inyong knowledge unsay maayung buhaton nako ug sundon nga cable config. Need your help mga Pro. thanks!

[Gungnir_Bio]

by the way.. walay koy patch cord jud. Nag himu lang ko.. mao nay ako problema kay ang color code sa patch cord..

[marcial19xx]

sa imong patch cord gamit ug standard color code.

[ondoy]

pra sure TS, kung 568A imo sundon dapat 568A tnan pra dika malibog..bays bersa

[Gungnir_Bio]

sa imong patch cord gamit ug standard color code.

so kung mugamit ko standard color code, so A,B,C, and D, standard color code tanan? so dili nako mag sunod sa color nga naa luyo sa patchpanel? like anang naa image above, or C.

[zee_deveel]

bro, gamit lang sa standard cable crimping. like A or B then follow lang sa colors nakabutang dha sa likod sa patch panel. para magabot imong patch chord ug switch. same raman sila ug concept sa magcrimp ka end to end.

[pushbutton]

sis kung unsa to setup nimo B or A na color coding sa patch panel dapat same lang na padulong sa imong IO/modular... end to end na sya... same pud sa imong patch cord B or A pud kung unsa to prefer nimo gamiton...
mag depende ra gyud na sa imoha... by standard B ang gamit... ang working lang gyud ana sis 1236 magamit lang na nimo 4578 kung switch/switch to server or other purpose...

ang color code sa patch panel depende sa brand... ang krone lahilahi sila ug plastar

[hulagway]

if B nga color coding imo gamiton..mao nana imo gamiton nga standard sa tanan nimo nga wiring..ma patch panel man u patch cord..
mao bitaw nga naay color coding sa likud sa patch panel.

[marcial19xx]

kanang termination nimo sa patch panel ug sa IO dapat parihas jud kah ug sundan. then pag abot sa patch cord search sa google sa standard color code. then mao nana imo sundan tanan nga patch cord... pero ang mao lagi ang gi sunod jud kay color code B man...

[crx]

use T-568B standard
