Help on my peso2 mini amp!

[marcopolo]

---

Guys, I need you help please. Nag ilis ko ug mini amp para sa speaker sa akong peso2x pero nag libog ko kung asa i connect ani padung sa relay. Kanang naay spkr symbol kay for sure ad2 gyud na sa spkr diba? Pero asa man ani ang padung sa relay para mo off inig time up? thanks daan.

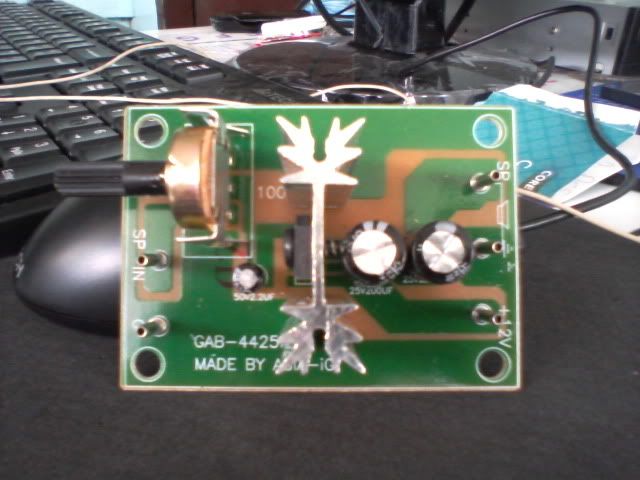

Here's he pic:

[gabs]

paliti na og 12V power supply bro para walay kuti (there's a way for no need extra 12v supply pero malibog ka samot)

SP in => CPU souncard line out
SP out => Speaker nimo sa box
+12V => adto sa imong separate 12V supply(transformer+diode+capacitor)

220Vinput sa imong separate 12V transformer => kuyog sa imong monitor 220V AC line

para inig off sa imong monitor = off sad imong amplifier

[marcopolo]

paliti na og 12V power supply bro para walay kuti (there's a way for no need extra 12v supply pero malibog ka samot)

SP in => CPU souncard line out
SP out => Speaker nimo sa box
+12V => adto sa imong separate 12V supply(transformer+diode+capacitor)

220Vinput sa imong separate 12V transformer => kuyog sa imong monitor 220V AC line

para inig off sa imong monitor = off sad imong amplifier

Thanks for the inputs bro. Pero unsa imung pasabot anang last part? naa kay diagram? Ty.

[KizoneC]

naa daghan ana sa AC/DC og ECLIPSE around 80 pesos man cguro na.

[KH0UJ]

Add na lang ug 2nd relay TS or DPDT nga relay imong gamiton para ma isa ra ang switching...
