need your expertice sa hulog2x piso PC using dual coin slot...

[moklo]

---

ahaka..abi nako libre tanan.scheme ra diay. ang program bro unsa man?bisag ang .hex lang na file ako bro payts na..hehe.. naa rako programmer diri para sa PIC..hehe

Bro, you cannot edit hex file mao asm ako gihatag ninyo. ang wala ra jud nko gihatag ninyo is ang exact delay ra jud para sa pulses.

[moklo]

@boss Moklo: Component parts ratings asa nato makita?

Sorry kaayo bro, diara

IC1 = PIC16F84a
IC2 = LM7805
X1 = 4Mhz Crystal Oscillator
Q1 = BC547
C1-C2 = 20pF ceramic type
R1-R3 = 2.2kohms, 0.25watts
R4 = 1kohms, 0.25watts
SV1-SV4 = 3 pin header.

[moklo]

Nice one Sir Miklo, but im using Corel Draw for the PCB lay-out para ma cut sa cutter/plotter aron nindot ug resulta ang board.

Good idea bro, ang importante ma etch ug tarong ang layout. Pinaka simple nga paagi sa pag etch How-To: Etch a single sided PCB - Hack a Day

[penigabz]

Good idea bro, ang importante ma etch ug tarong ang layout. Pinaka simple nga paagi sa pag etch How-To: Etch a single sided PCB - Hack a Day

Nindot ni na project for weekends para naa tay kuti-kuti-on. Kapoy kaayo cge lubog sa balay, hehehehe.

[penigabz]

Sa mga Girls diri na wala kaayo kasabot sa schematic diagram sama nako na ga NOSEBLEED jud ug analyze. Ako nalang gi buhatan ug simple pictorial type diagram. Pa Confirm usa nato ni Sir Moklo kung pasar na ba ni na lay-out

[moklo]

Sa mga Girls diri na wala kaayo kasabot sa schematic diagram sama nako na ga NOSEBLEED jud ug analyze. Ako nalang gi buhatan ug simple pictorial type diagram. Pa Confirm usa nato ni Sir Moklo kung pasar na ba ni na lay-out

101.999% sakto kaayo... ingon ana lng ka simple mga bro. Salamat penigabz sa pag simplify...

[penigabz]

101.999% sakto kaayo... ingon ana lng ka simple mga bro. Salamat penigabz sa pag simplify...

Thanks sir, pero ga una ako lay-out kaysa actual. MAo ni akong actual na gi buhat.

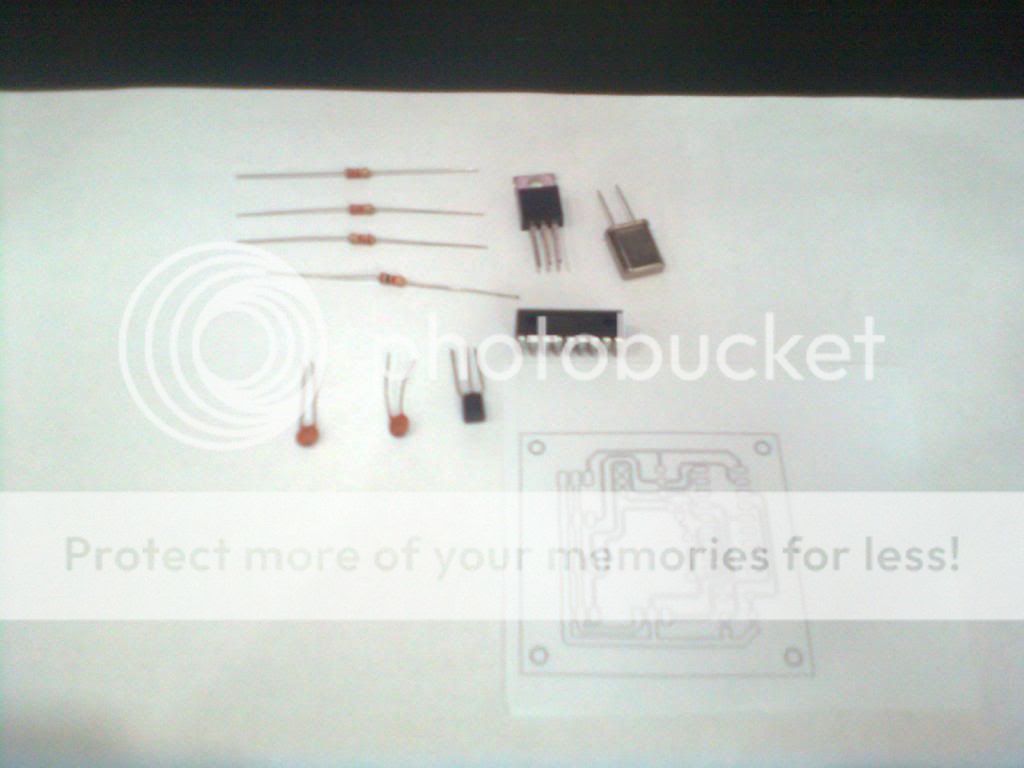

Preparing the Layout:


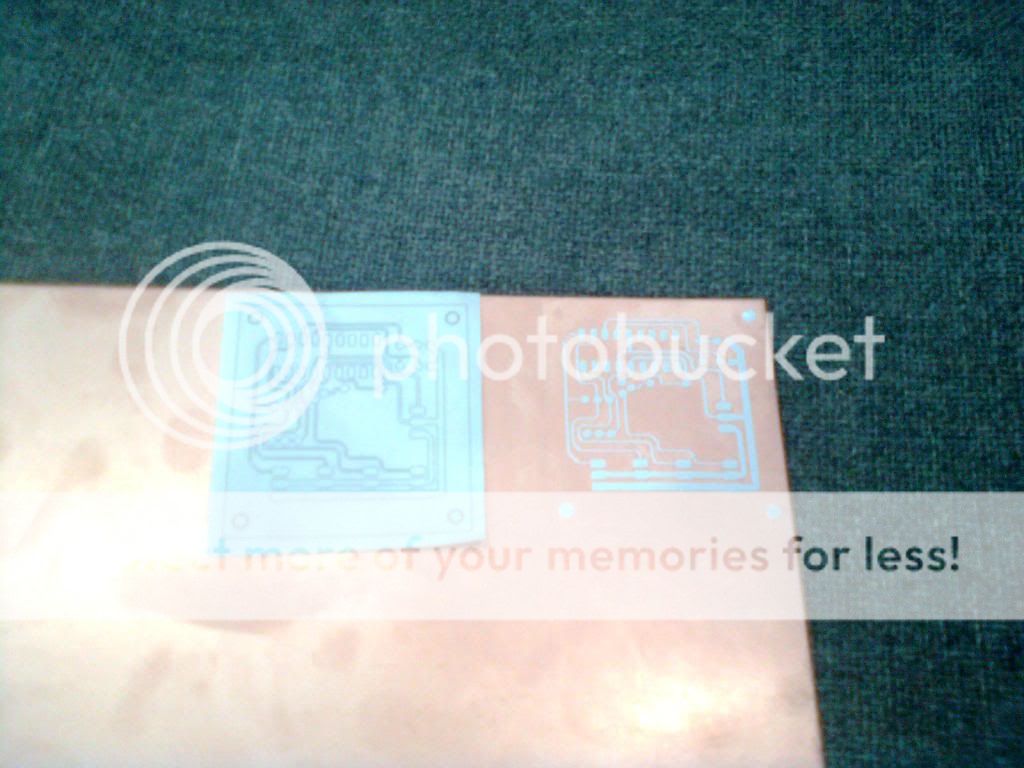

Transfering the layout to the copper lad:


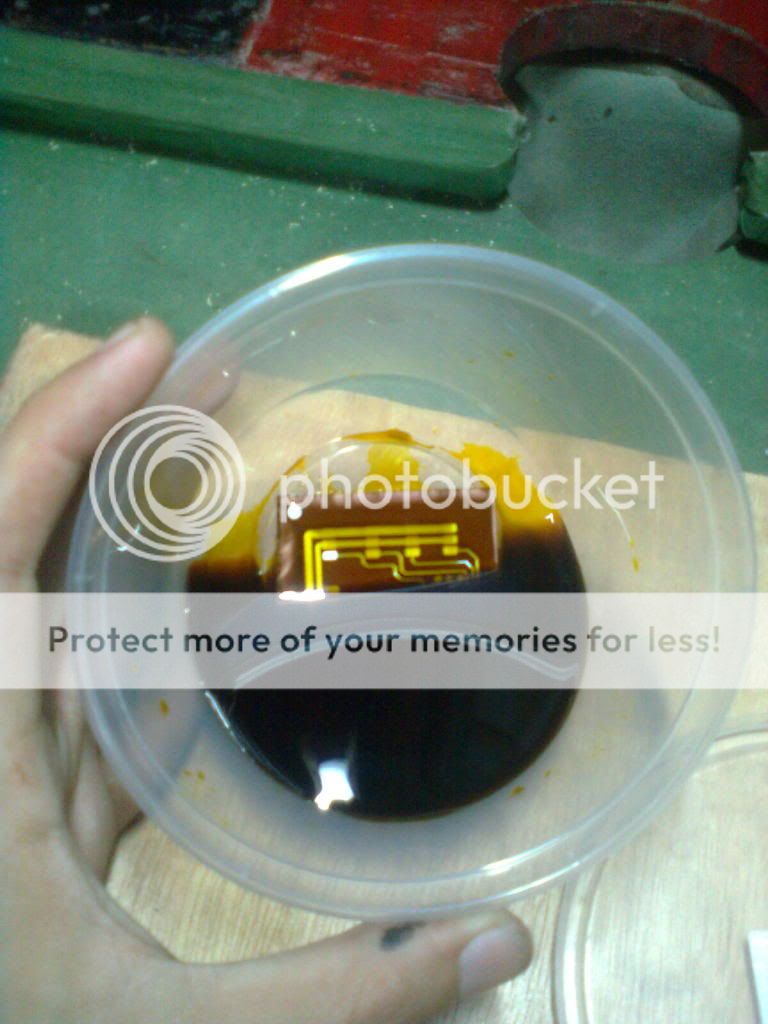

Humol the lay-out mode:


Packsiting the sticker mode:


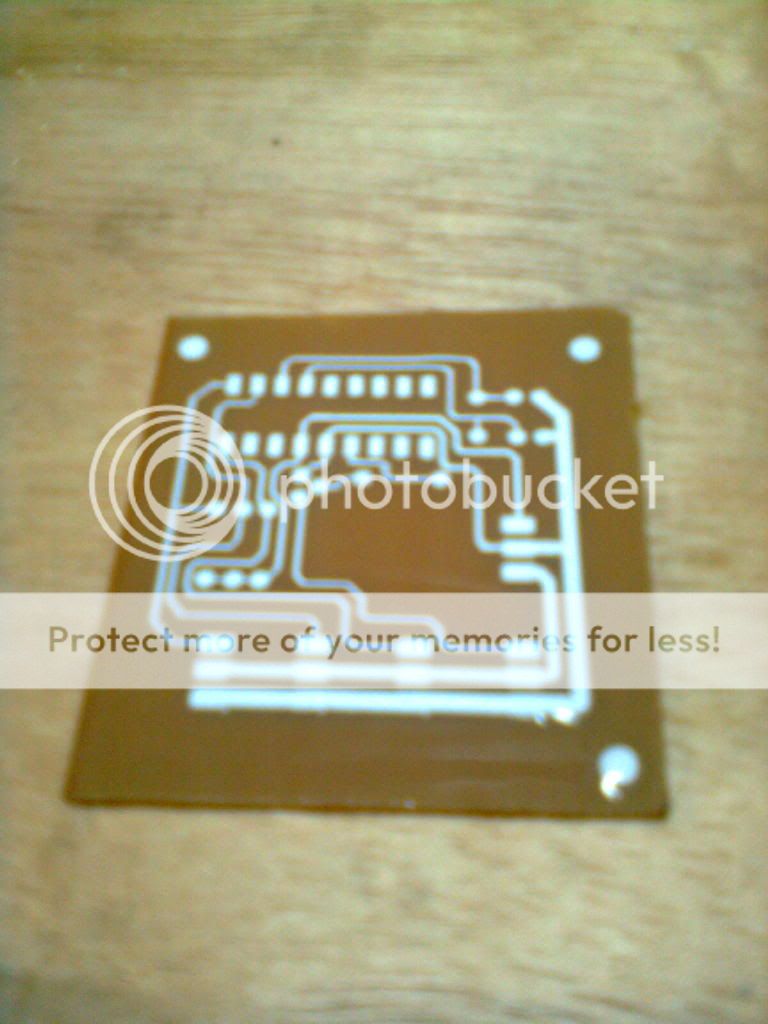

Finish Board:


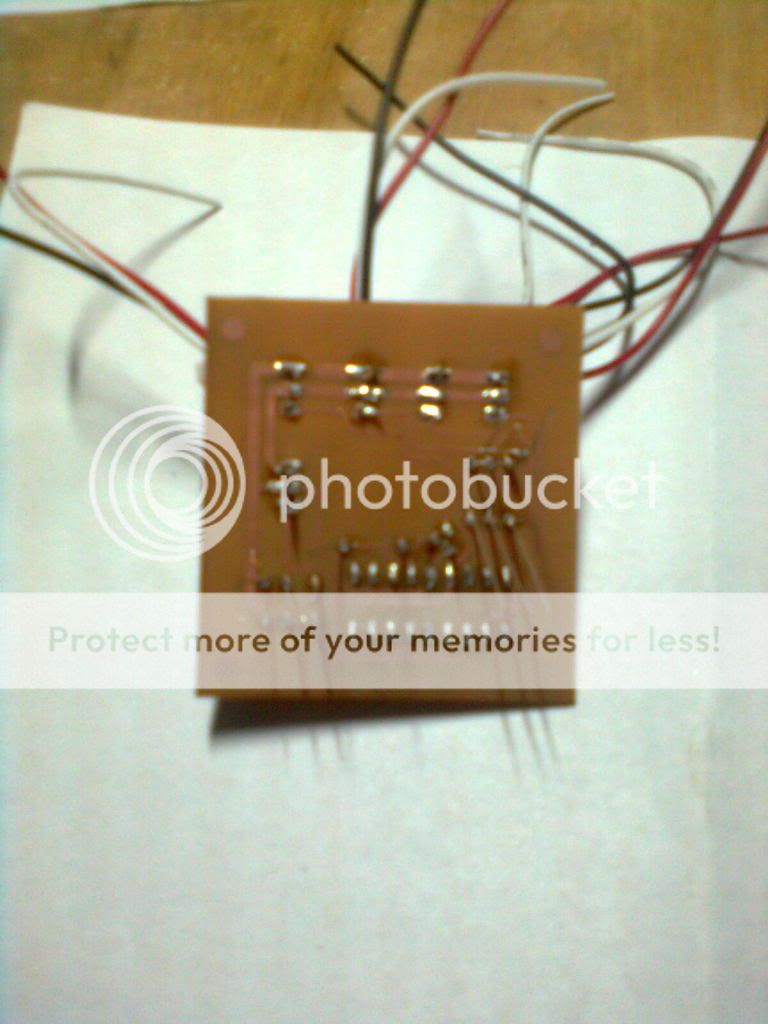

Sulda the mga pisa mode:


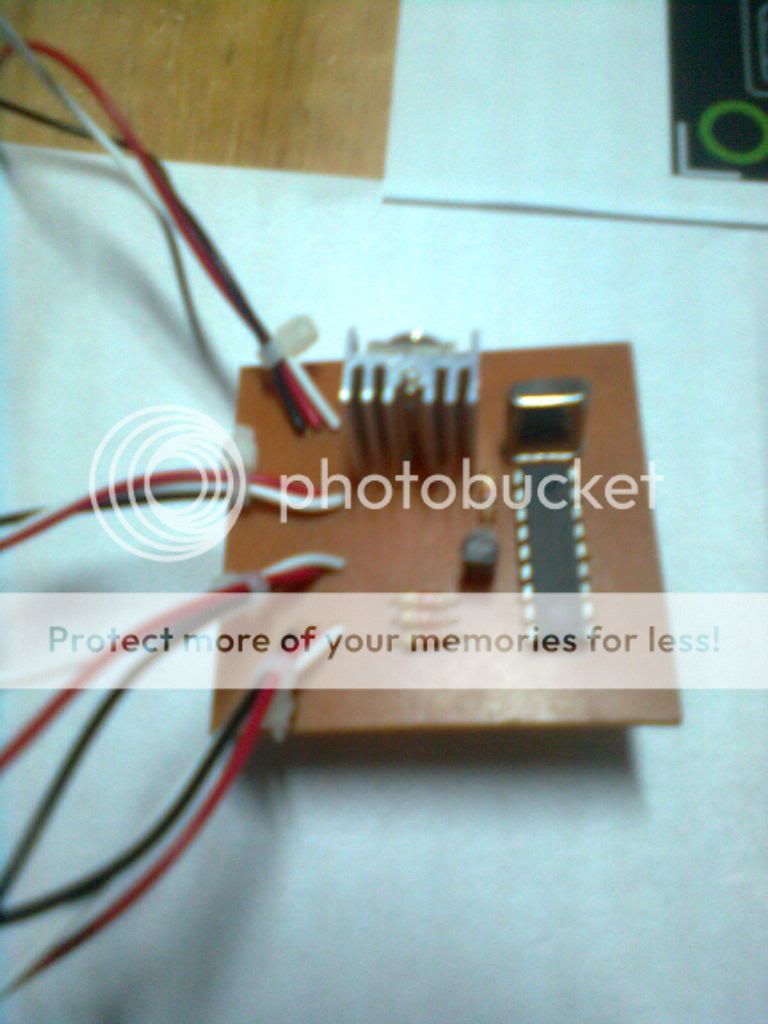

Finish product mode:


Result: FAIL!!!!! Wala mo gana

Ngano kaha ni?

[G®ttl®vE]

Sorry kaayo bro, diara

IC1 = PIC16F84a
IC2 = LM7805
X1 = 4Mhz Crystal Oscillator
Q1 = BC547
C1-C2 = 20pF ceramic type
R1-R3 = 2.2kohms, 0.25watts
R4 = 1kohms, 0.25watts
SV1-SV4 = 3 pin header.

@Boss_Moklo:
Matsalams karadjaw...

[MisterSuave]

Hatagan mo nakog pinaka simple nga idea ha.. Ang guhatan ninyo ug multi pulse kay usa ra ka coinslot.. mao ra gyud na.. e series ra ang usa ka coinslot nga walay multi pulse..

[moklo]

Thanks sir, pero ga una ako lay-out kaysa actual. MAo ni akong actual na gi buhat.

Preparing the Layout:


Transfering the layout to the copper lad:


Humol the lay-out mode:


Packsiting the sticker mode:


Finish Board:


Sulda the mga pisa mode:


Finish product mode:


Result: FAIL!!!!! Wala mo gana

Ngano kaha ni?

Fail cause wala nimo gi programman imong PIC16F84A, na kay PIC programmer or loader diha bro?
